fujino

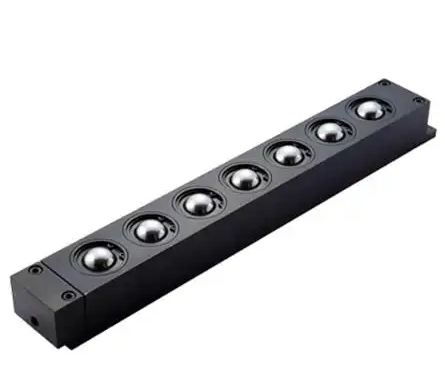

冲压机械用气动举模器
afu-65l系列
afu-65l-3-200、afu-65l-4-250、
afu-65l-8-450、afu-65l-9-500、
afu-65l-10-550、afu-65l-11-600、
afu-65l-12-650、afu-65l-13-700、
afu-65l-14-750、afu-65l-15-800、
afu-65l-16-850、afu-65l-17-900、
afu-65l-18-950
规格
| 品名 | 本体寸法（mm） | 自重 | 使用空気圧 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | p | l1 | kg | 0.3mpa | 0.4mpa | 0.5mpa | 0.6mpa | |||||
| 負荷能力 | ||||||||||||
| kn | kgf | kn | kgf | kn | kgf | kn | kgf | |||||
| afu-65l-3-200 | 200 | 2×p50=100 | 184 | 2.2 | 1.16 | 117.80 | 1.53 | 156.00 | 1.92 | 195.80 | 2.31 | 235.60 |
| afu-65l-4-250 | 250 | 3×p50=150 | 234 | 2.7 | 1.54 | 157.10 | 2.04 | 208.00 | 2.56 | 261.00 | 3.08 | 314.10 |
| afu-65l-8-450 | 450 | 7×p50=350 | 434 | 4.9 | 3.08 | 314.10 | 4.08 | 416.00 | 5.12 | 522.10 | 6.16 | 628.10 |
| afu-65l-9-500 | 500 | 8×p50=400 | 484 | 5.4 | 3.47 | 353.40 | 4.59 | 468.00 | 5.76 | 587.40 | 6.93 | 706.70 |
| afu-65l-10-550 | 550 | 9×p50=450 | 534 | 5.9 | 3.85 | 392.60 | 5.10 | 520.10 | 6.40 | 652.60 | 7.70 | 785.20 |
| afu-65l-11-600 | 600 | 10×p50=500 | 584 | 6.5 | 4.24 | 431.90 | 5.61 | 572.10 | 7.04 | 717.90 | 8.47 | 863.70 |
| afu-65l-12-650 | 650 | 11×p50=550 | 634 | 7.0 | 4.62 | 471.10 | 6.12 | 624.10 | 7.68 | 783.10 | 9.24 | 942.20 |
| afu-65l-13-700 | 700 | 12×p50=600 | 684 | 7.5 | 5.01 | 510.40 | 6.63 | 676.10 | 8.32 | 848.40 | 10.01 | 1020.70 |
| afu-65l-14-750 | 750 | 13×p50=650 | 734 | 8.1 | 5.39 | 549.70 | 7.14 | 728.10 | 8.96 | 913.70 | 10.78 | 1099.30 |
| afu-65l-15-800 | 800 | 14×p50=700 | 784 | 8.6 | 5.78 | 588.90 | 7.65 | 780.10 | 9.60 | 978.90 | 11.55 | 1177.80 |
| afu-65l-16-850 | 850 | 15×p50=750 | 834 | 9.2 | 6.16 | 628.20 | 8.16 | 832.10 | 10.24 | 1044.20 | 12.32 | 1256.30 |
| afu-65l-17-900 | 900 | 16×p50=800 | 884 | 9.7 | 6.55 | 667.40 | 8.67 | 884.10 | 10.88 | 1109.50 | 13.09 | 1334.80 |
| afu-65l-18-950 | 950 | 17×p50=850 | 934 | 10.2 | 6.93 | 706.70 | 9.18 | 936.10 | 11.52 | 1174.70 | 13.86 | 1413.30 |
| フリーベア1個当たり | 0.39 | 39.30 | 0.51 | 52.00 | 0.64 | 65.30 | 0.77 | 78.50 | ||||
